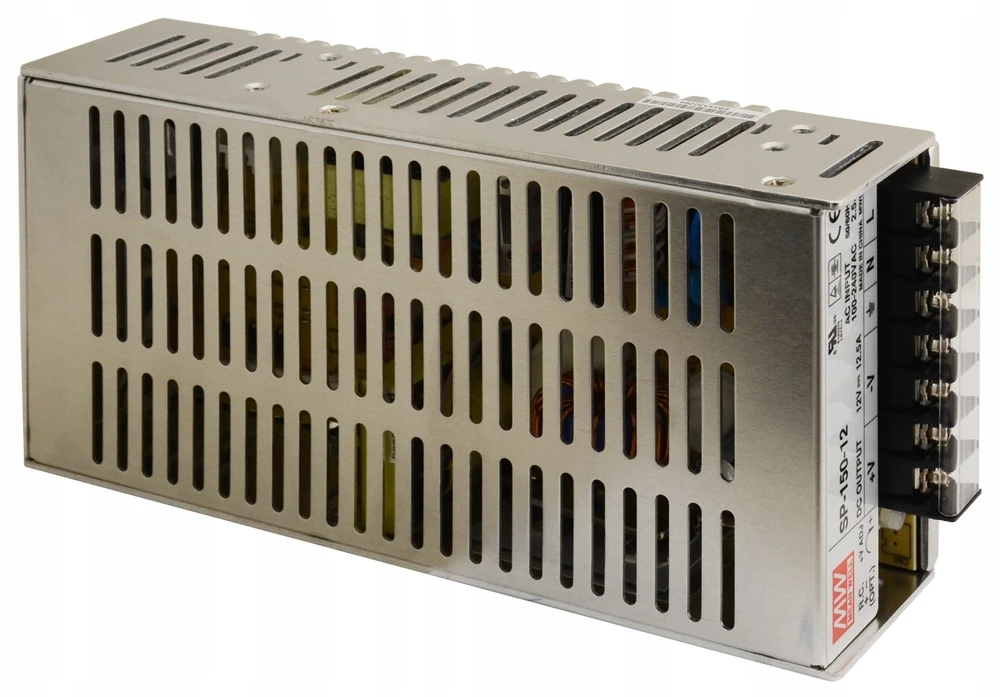

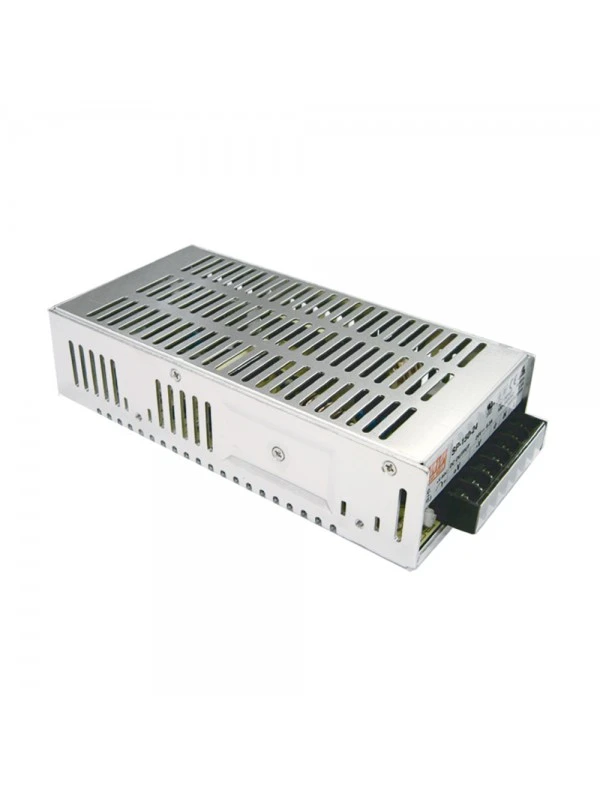

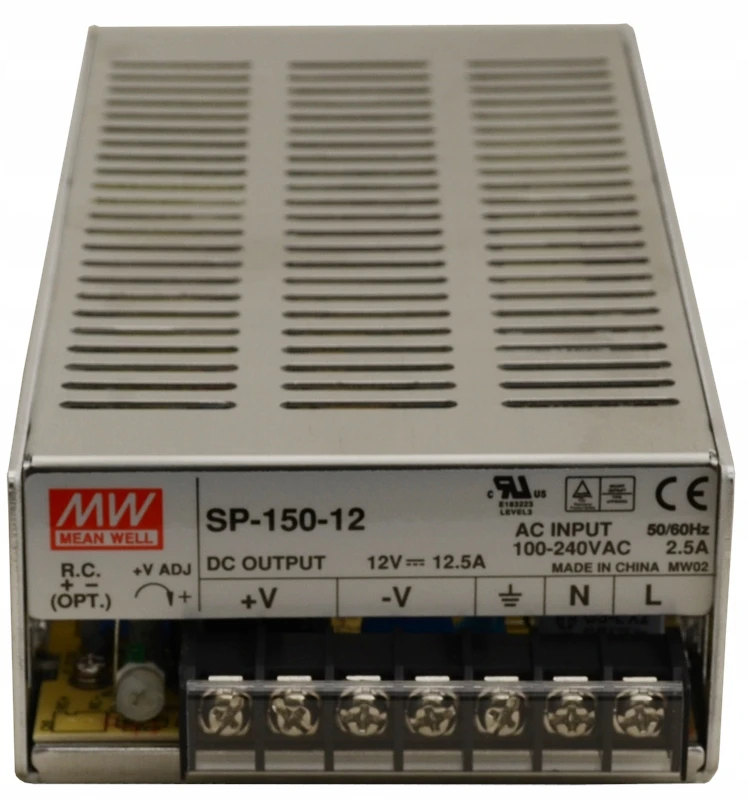

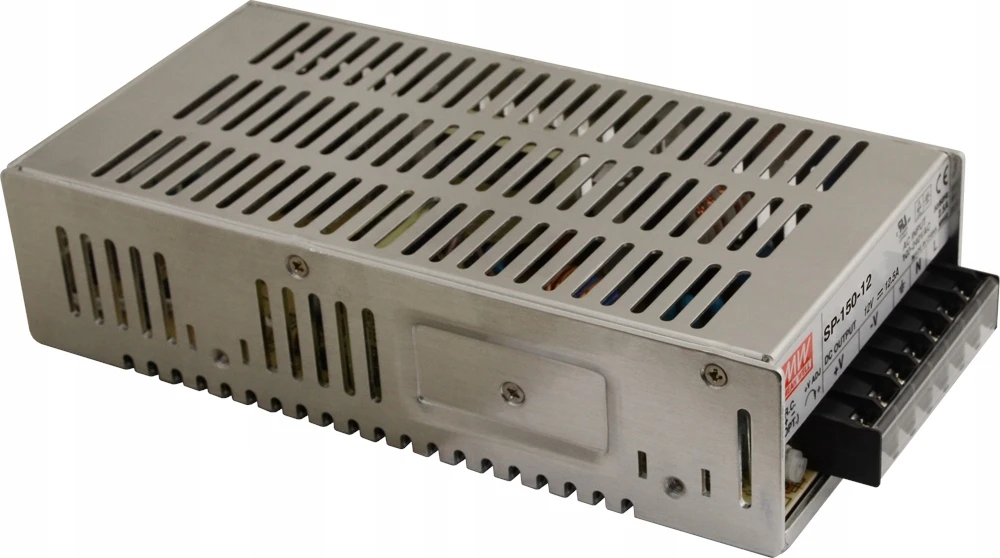

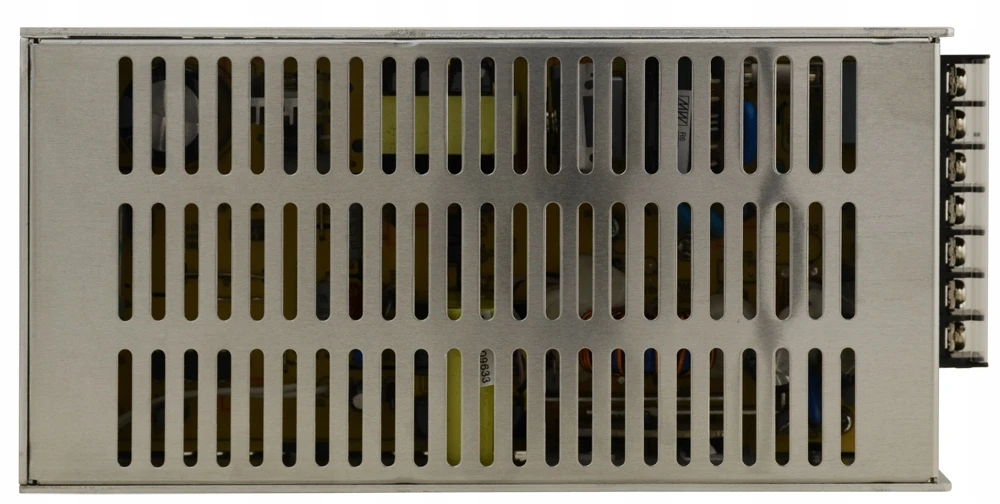

Zasilacz MeanWell SP-150-12 12V 12,5A 150W z linii profesjonalnej, model wyższy niż RS-150-12.

Opis:

Zasilacz impulsowy marki Mean Well o napięciu nominalnym 12V DC w modułowej obudowie z serii SP spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w systemach automatyki przemysłowej, do sterowania maszyn, zasilania oświetlenia oraz szerokiej gamy urządzeń.

Niewielkie wymiary pozwalają na montaż w trudno dostępnych miejscach oraz tam gdzie potrzebna jest minimalizacja zajmowanego miejsca. Zasilacz można zamontować na szynie DIN przy zastosowaniu specjalnych uchwytów.

Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie. Temperatura pracy dla tego modelu wynosi od -30 do +70oC.

Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 110-150% mocy nominalnej.

Główne cechy:

• Uniwersalny zakres napięcia wejściowego AC
• Produkt renomowanego producenta Mean Well
• Wbudowana aktywna funkcja korekcji mocy (Active PFC), PF>0.93
• Chłodzenie swobodnym przepływem powietrza
• Szeroki zakres temperatury pracy
• Zabezpieczenia: Zwarciowe / Przeciążeniowe / Nadnapięciowe / Termiczne
• Testowane pod pełnym obciążeniem
• Dioda LED sygnalizująca pracę zasilacza
• Wysoka sprawność, nieza

Specyfikacja techniczna:

Parametry wyjściowe:

• Napięcie wyjścia: 12V DC
• Prąd wyjściowy: 12.5A
• Zakres prądu wyjściowego: 0 – 12.5A
• Moc: 151.2W
• Zakłócenia i szumy: 100mV p-p
• Zakres napięcia wyjściowego: 11.4 – 13.2V DC
• Tolerancja napięcia wyjściowego: ±2%
• Stabilizacja od zmian sieci: ± 0,5%
• Stabilizacja od zmian obciążenia: ± 0,5%
• Czas ustalania/narastania/trzymania: 700ms/40ms/20ms

Parametry wejściowe:

• Zakres napięcia wejściowego: 170-264VAC lub 240-370VDC
• Zakres częstotliwości: 47 – 63Hz
• Sprawność: 84%
• Power factor: >0.93/230V AC
• Prąd wejściowy: 1,2A (przy 230V AC)
• Max udar prądu: 45A (przy 230V AC)
• Prąd upływu: < 2mA (przy 240V AC)

Zabezpieczenia:

• Przed przeciążeniem: 110% – 150% maksymalnej mocy wyjściowej. Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
• Nadnapięciowe: 13,2 – 16,2V

Środowisko:

• Temperatura pracy: -10 do +60oC
• Wilgotność pracy: 20 – 90% (nieskondensowana)
• Temperatura i wilgotność składowania: -40 do +85oC, 10 – 95 RH
• Sprawność w funkcji temperatury: ± 0,05% / oC (0 – 50oC) na wyjściu
• Wibracje: 10 – 500Hz, 5G 10min/1 cykl, 60 min wzdłuż każdej osi X,Y,Z

Bezpieczeństwo:

• Standardy: UL60950-1, TUV EN60950-1, EN60335-1, EN61558-1/-2-16,CCC GB4943 approved
• Napięcia próby izolacji: I/P-O/P: 3kV AC, I/P-FG: 1,5kV AC, O/P-FG: 0,5kV AC
• Rezystancja izolacji: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500V DC
• EMI emitowane i przewodzone: Zgodne z normą EN55022 (CISPR22) klasa B, EN61000-3-2,-3
• Odporność na EMS: Zgodne z normą EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, light industry level, criteria A

Inne:

• MTBF: 191.2 tysiąca godzin zgodnie z normą MIL-HDBK-217F (25oC)
• Wymiary: 199 x 99 x 50mm (długość x szerokość x wysokość)
• Waga: 0,76kg

1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności.

2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.

3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.
