TPR-4WS-P DOTYKOWY MANIPULATOR KLAWIATURA SZYFRATOR LCD NEOGSM BIAŁY ROPAM

TPR-4WS Manipulator dotykowy Ropam

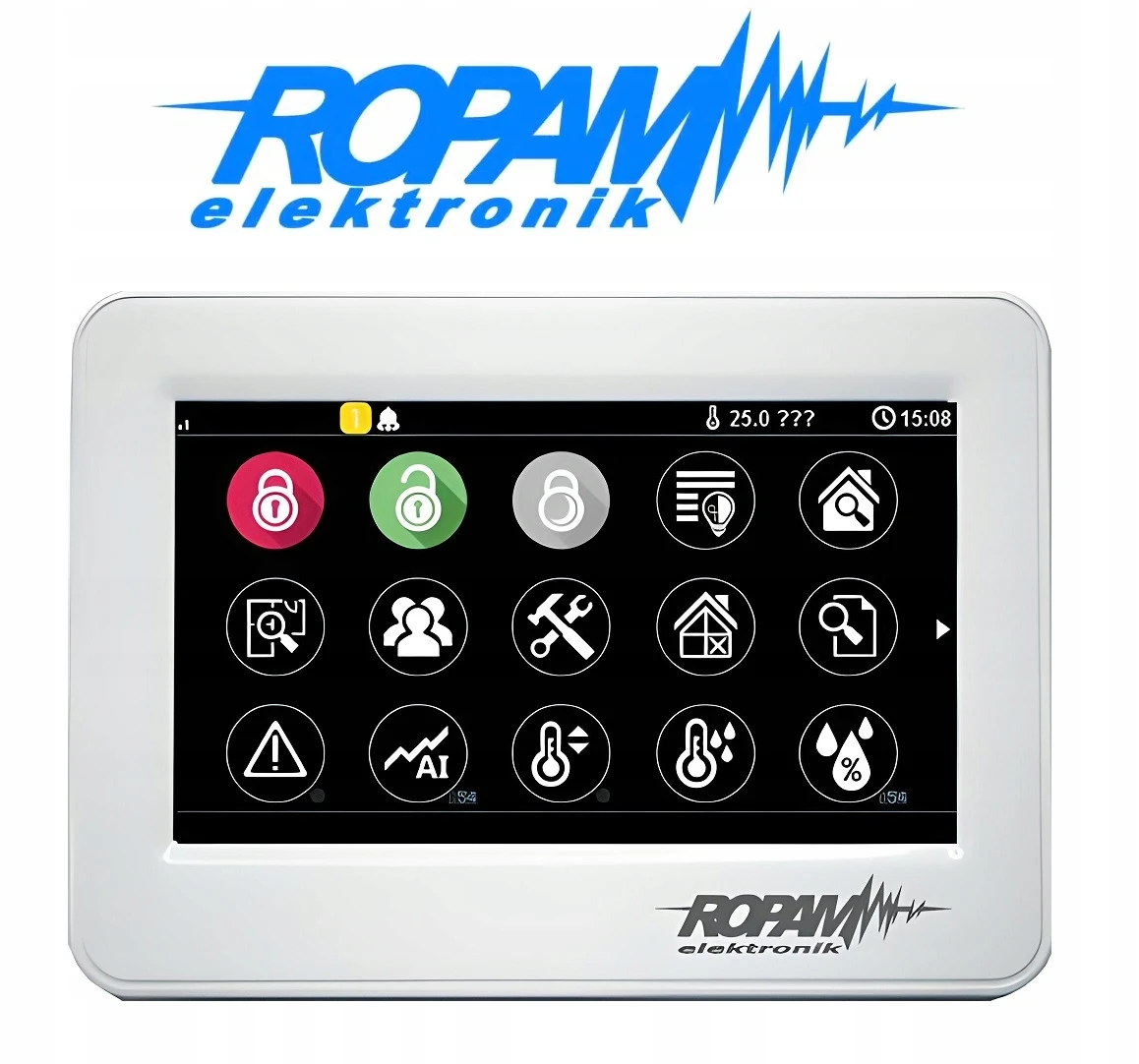

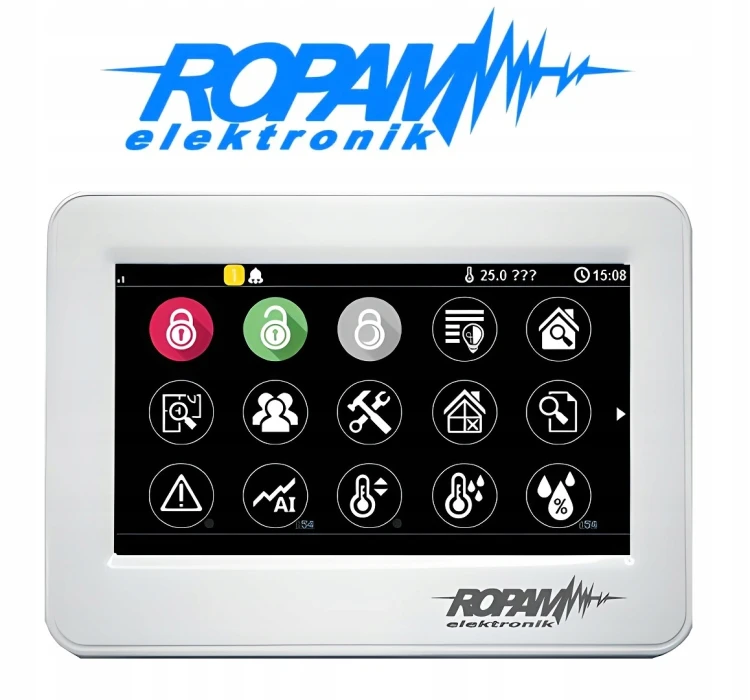

TPR-4WS-P Panel podtynkowy umożliwiający obsługę systemu alarmowego i automatyki, zbudowanego do obsługi central serii OptimaGSM i NeoGSM-IP, NeoLTE-IP. Do elementów wyróżniających panelu można zaliczyć:

• Wbudowany wyświetlacz TFT-LCD 4.3" (480 × 272), o wysokim kontraście i jasności (500 cd/m2)
• Pojemnościowy panel dotykowy "TouchPanel", bez mechanicznych styków
• Estetycznie wykonanie z plastikową ramką, która maskuje boki i przód wyświetlacza LCD
• Intuicyjny interfejs użytkownika, umożliwiający łatwą obsługę
• Możliwość sterowania funkcjami automatyki i alarmu
• Komunikacja z centralą przez magistralę EIA-485, z wykorzystaniem protokołu RopamNET
• Konfiguracja przez program OptimaGSM Manager lub lokalna
• Obsługa funkcji termostatu pokojowego
• Wbudowana kieszeń na kartę microSD (max. 8 GB)
• Wbudowane 2 wejścia alarmowe typu NO / NC
• Zabezpieczenie antysabotażowe obudowy

Manipulator TPR-4WS-P z centralą OptimaGSM / NeoGSM-IP jest doskonałym zestawem do budowy systemu alarmowego w niewielkich obiektach. Sprawdzona technologia i wysoka funkcjonalność czynią z niego doskonały wybór dla osób poszukujących niezawodnych rozwiązań. Dodatkowo ze względu na nowoczesny, elegancki wygląd można go stosować w większości wnętrze i pomieszczeń. Panel TPR-4WS-P sprawdza się świetnie w obiektach takich jak np.

Parametry techniczne:

• Rodzaj manipulatora Dotykowy
• Przekątna ekranu 4.3"
• Współpraca z centralami OptimaGSM, NeoGSM-IP i NeoLTE-IP ("64" także)
• Komunikacja z centralą RS-485
• Ilość wejść 2
• Typ wejść NO / NC / EOL / EOL NO / EOL NC
• Sygnalizacja akustyczna ~ 80 dB
• Kieszeń microSD TAK, max. 8 GB
• Klasa środowiskowa II
• Obudowa IP20
• Temperatura pracy -10...+55 °C
• Napięcie zasilania 9 - 14 V DC
• Pobór prądu 100 - 140 mA
• Wymiary 122.3 × 88.3 × 17.3 mm
• Waga 0,175 kg

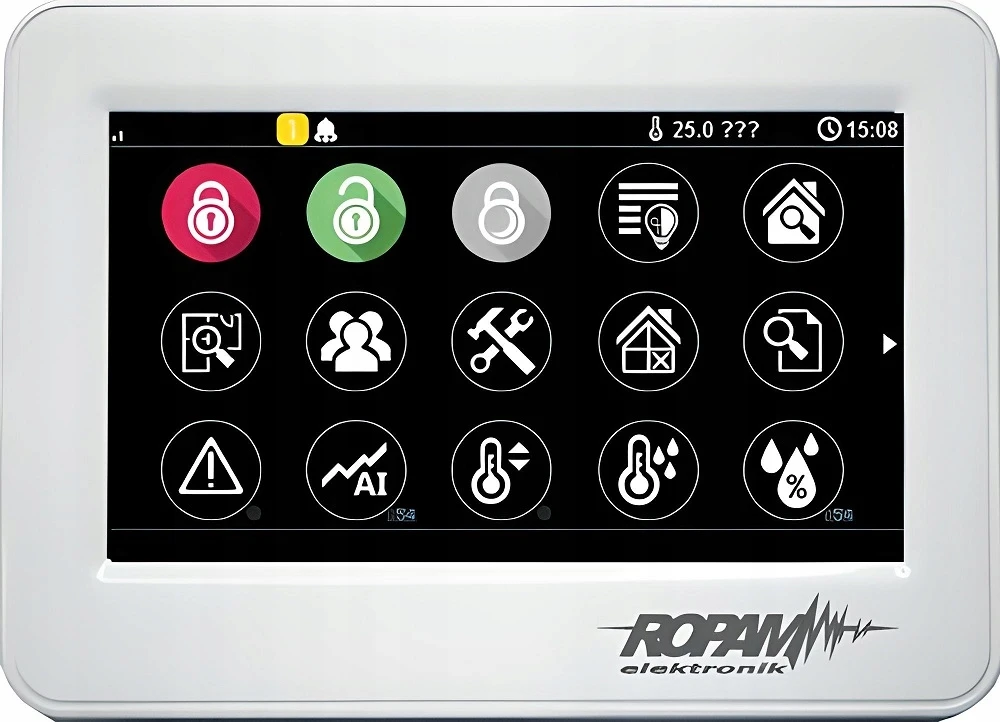

Wyświetlacz TFT-LCD 4.3"

Łatwa obsługa systemu alarmowego i automatyki domowej

Klawiaturę zbudowano na podstawie wysokiej jakości ekranu TFT-LCD 4.3", z rezystancyjnym panelem dotykowym "TouchPanel" (bez styków mechanicznych). Jest ona również wyposażona w intuicyjny interfejs użytkownika, zrealizowany na zasadzie interaktywnych ikon graficznych. Dzięki nim codzienna obsługa systemu alarmowego i funkcjonalności automatyki są wyjątkowo proste. Praca z panelem dotykowym przypomina obsługę smartfonu lub tabletu.

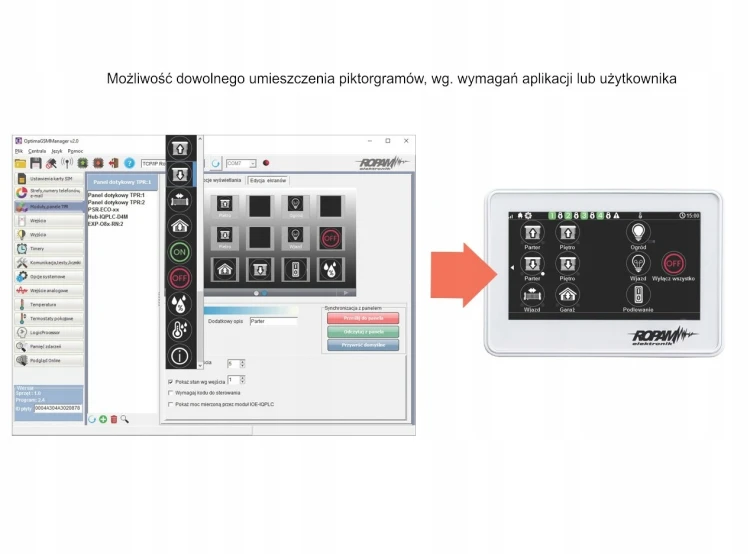

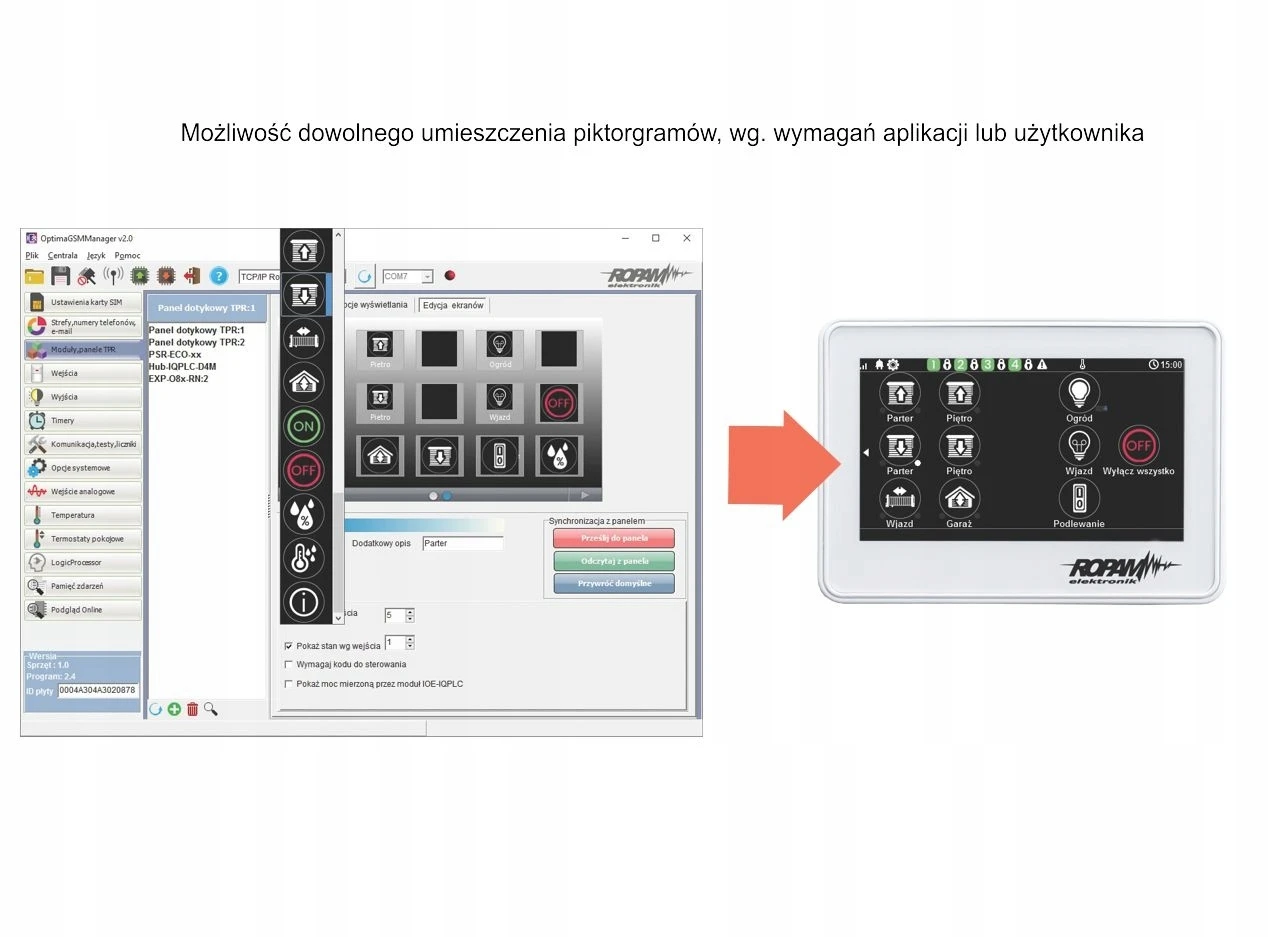

Panel TPR-4WS-P posiada 2 ekrany, między którymi użytkownik może się swobodnie przemieszczać. Dodatkowo ułożenie ikon funkcyjnych na tych ekranach jest całkowicie dowolne. Dzięki czemu UI może być precyzyjnie dopasowane do wymagań i preferencji każdego użytkownika. Do pozostałych zalet modelu można zaliczyć:

• Obsługę funkcji losowego układu klawiatury numerycznej zmienne ułożenie klawiszy za każdym razem gdy użytkownik loguje się do systemu znacznie zwiększa bezpieczeństwo
• Wygaszacz ekranu z funkcją kalendarz, zegarka, temperatury lub ramki na zdjęcia
• Pasek dodatkowych informacji o stanie systemu

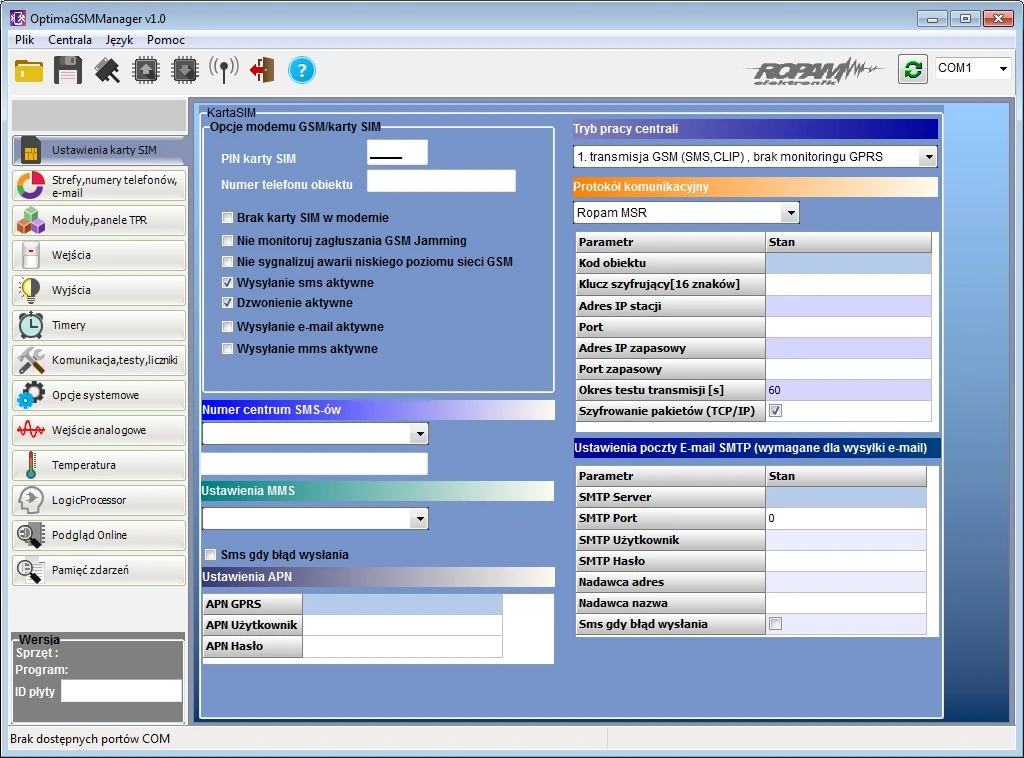

OptimaGSM Manager

Konfiguracja z poziomu komputera

Dużą zaletą panelu dotykowego TPR-4WS jest możliwość konfiguracji z poziomu komputera, a oprogramowaniem OptimaGSM Manager. Program umożliwia zmianę dowolnego parametru klawiatury i posiada przejrzysty, segmentowany interfejs. Doświadczony instalator systemów alarmowych nie powinien mieć najmniejszych problemów z poprawną obsługą oprogramowania. Szczegółowy opis użycia programu OptimaGSM Manager można znaleźć w załączonej instrukcji.

Oprogramowanie działa na komputerach z systemem operacyjnym WINDOWS XP / VISTA / 7 / 8 / 10.

Komunikacja między komputerem a panelem dotykowym jest realizowana przez:

• Port RS-232 - kabel RS232-MGSM
• Port USB kabel USB-MGSM (port USB służy również do aktualizacji FIRMWARE)

Uwaga!

Klawiatura może być również konfigurowana lokalnie, z poziomu menu serwisowego. Lokalna konfiguracja jest niezwykle przydatna, gdy konieczna jest szybka zmiana pojedynczej opcji.

Funkcja termostatu

Zarządzanie temperaturą na obiekcie

Dużą zaletą panelu TPR-4WS jest obsługa funkcji termostatu pokojowego. Funkcja ta, na podstawie ustalonego harmonogramu czasowo-temperaturowego, steruje klimatyzacją i ogrzewaniem, umożliwiając utrzymanie optymalnej temperatury. Dodatkową zaletą funkcji termostatu jest możliwość zmniejszenia kosztów działania ogrzewania domu. System można zaprogramować tak, że podczas nieobecności domowników ogrzewanie nie pracuje i załącza się na godzinę przed ich powrotem do domu.

Panel dotykowy realizuje również funkcję rejestratora temperatury LoggerTemp. Zapisuje ona pomiar temperatury na karcie SD (w pliku txt) i umożliwia podgląd histogramu w trybie wygaszacza ekranu.

Kieszeń na kartę microSD

Przenośna pamięć zdarzeń i zdjęć

Kolejną zaletą klawiatury dotykowej jest wbudowane gniazdo na kartę pamięci microSD, o max. pamięci 8 GB. Karta służy jako miejsce pamięci do zapisu informacji o stanie i zdarzeniach systemu, takich jak np. logi wartości wejść lub temperatura. Można na niej również zapisać odpowiedni plik z planem budynku, a następnie prowadzić podgląd zdarzeń bezpośrednio na tym planie.

Na karcie microSD można również zapisać zdjęcia, dzięki którym panel może działać jako cyfrowa ramka na zdjęcia. Panel w trybie wygaszacza ekranu może wyświetlać do 100 zdjęć sekwencyjnie, o czasie wyświetlania pojedynczego zdjęcia: 10 s.

Wejścia alarmowe

Funkcjonalność mini ekspandera

Panel jest wyposażony w 2 dodatkowe wejścia typu NO / NC, do których można podłączyć czujki alarmowe. Dzięki nim spełnia on funkcję pseudo ekspandera wejść systemu alarmowego.

Obsługiwane konfiguracje:

• NO
• NC
• EOL
• 2EOL/NC
• 2EOL/NO
