Zasilacz buforowy Pulsar SWR-300 54VDC+12VDC 5,5A 300W PoE, max 4x18Ah

Zasilanie switch-a i rejestratora. Wysoka srawność, dużo wyższa niż przy zasilaniu monitoringu z klasycznego UPS-a. Przy SWR-300 mamy 4 akumulatory spięte w 48V DC i "zrobienie" z tego zasilania DC do switch-a i DC do rejestratora jest z wysoką sprawnością. W UPS-ach zazwyczaj z dwóch akumulatorów (wersje premium mają cztery) i napięcia DC podnosimy na 230V i przetwarzamy na AC, a następnie na zasilaczach znowu obniżamy i przechodzimy na DC do switch-a i rejestratora. Strata na takim przetwarzaniu napięcia jest ZNACZNIE wyższa niż w przypadku SWR-300.

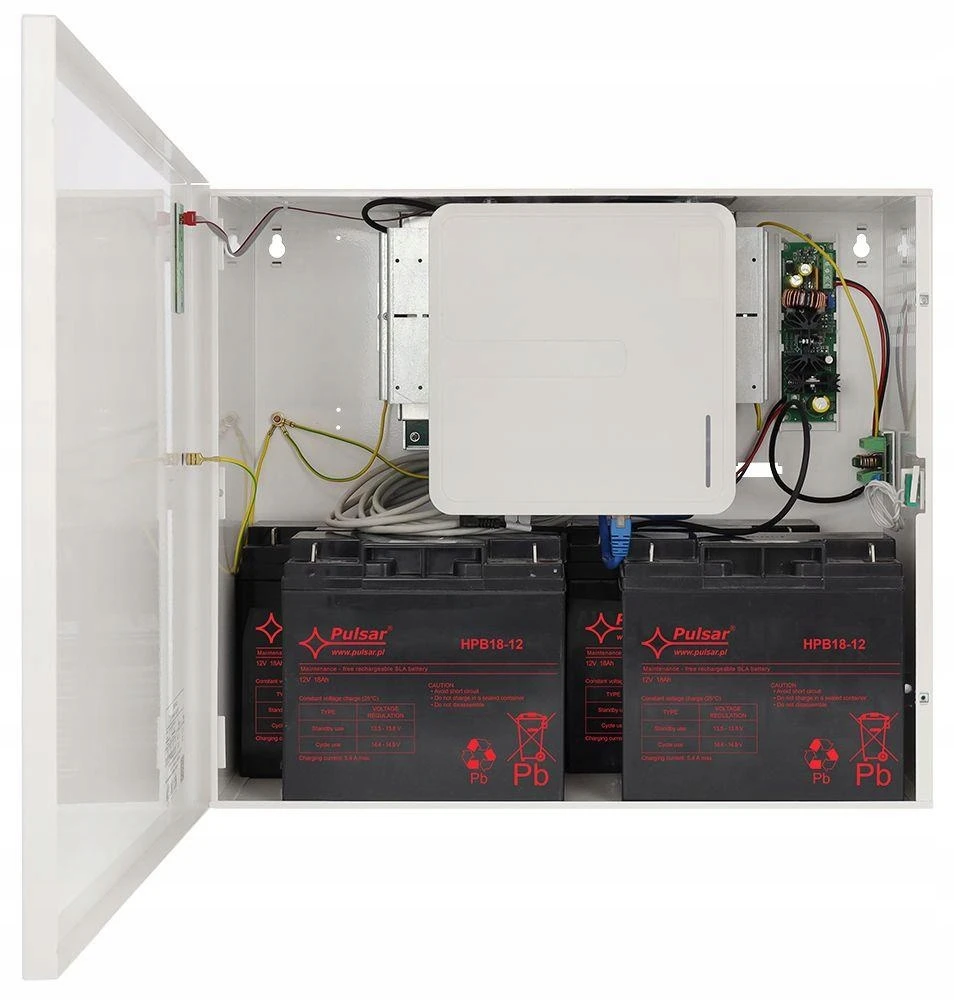

Miejsce na 4 akumulatory (nie ma ich w komplecie), można zainstalować 4x7Ah jak i 4x 18Ah.

SWR-300 System zasilania buforowego dla switchy PoE i rejestratora (12)54VDC/4x17Ah/300W

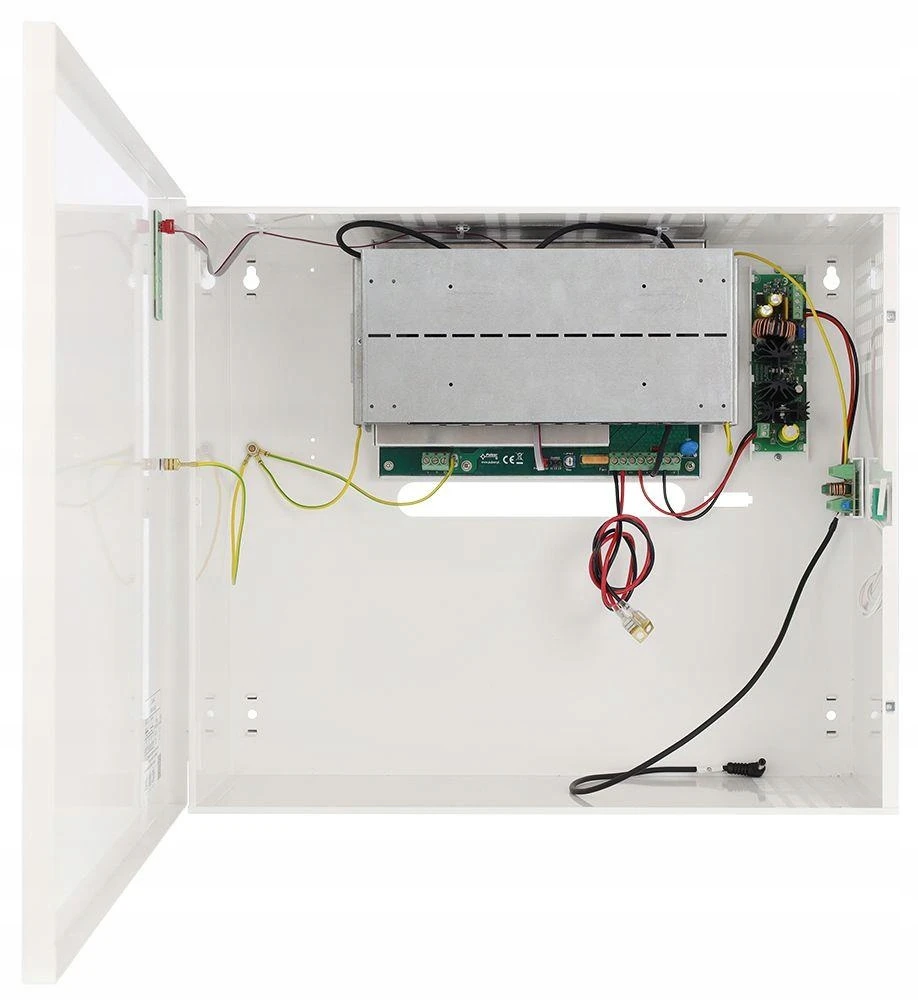

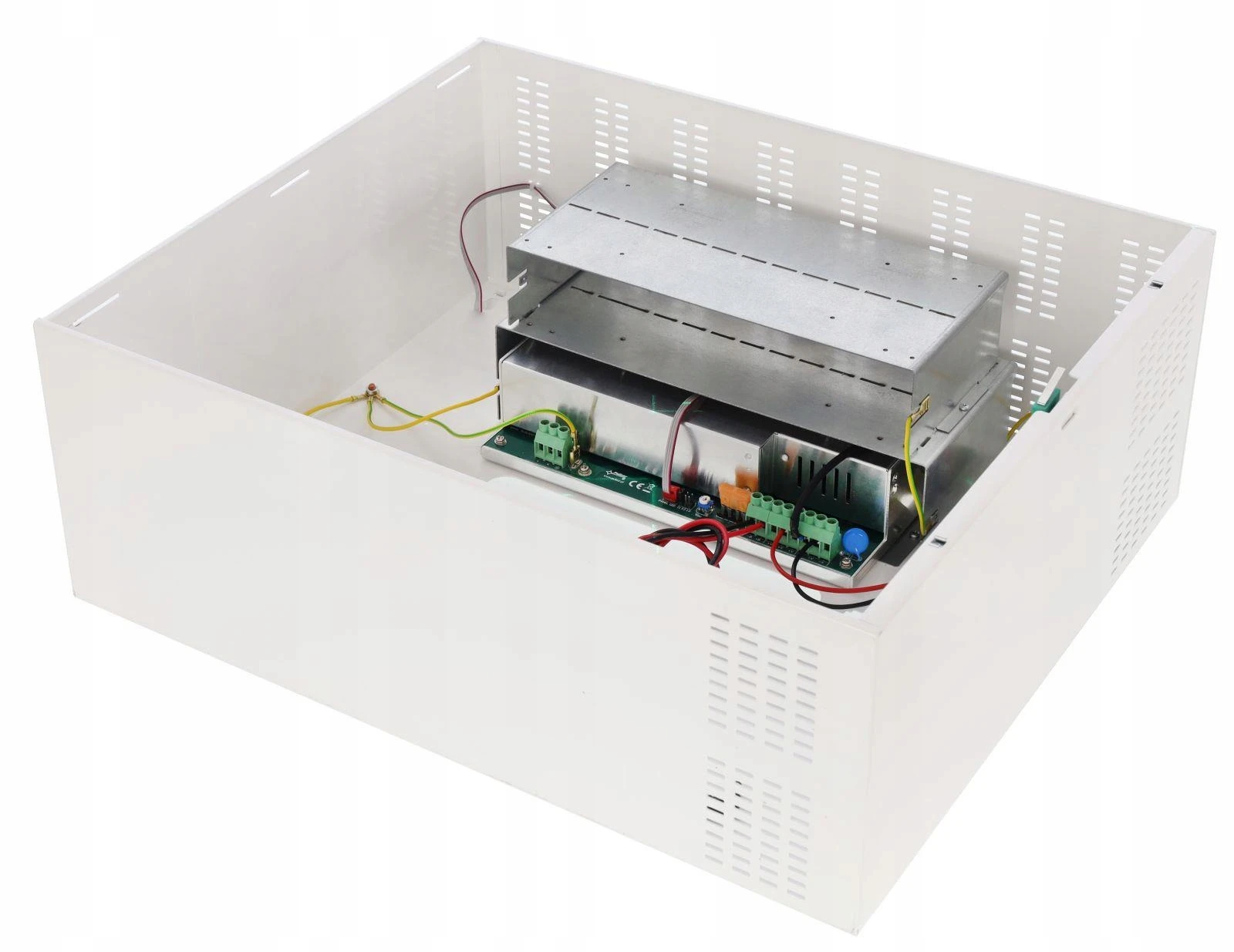

SWR-300 to system zasilania buforowego dla switchy POE i rejestratora, przeznaczony jest do bezprzerwowego zasilania switchy PoE napięciem 54 VDC, oraz rejestratora napięciem 12 V DC. Został skonstruowany w oparciu o moduł zasilacza impulsowego, oraz przetwornicy DC/DC o wysokiej sprawności energetycznej umieszczonych w obudowie metalowej (kolor RAL 9003). Obudowa posiada miejsce na cztery akumulatory 17Ah/12V (SLA) i jest wyposażona w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki). Urządzenie zostało wyposażone w demontowane uniwersalne blachy montażowe, pozwalające na przymocowanie switchy PoE o wymiarach maksymalnie 245x150x50 (WxHxD) [mm] (mogą to być modele Pulsar: S64, SG64, SFG64, SFG64F1, S108, SG108, SF108), oraz rejestratora o wymiarach do 380x380x48 (WxHxD) [mm].

Urządzenie może pracować w jednej z czterech konfiguracji:

1. Moc wyjściowa* 300 W
2. Moc wyjściowa* 270 W + 0,5 A ładowanie akumulatora
3. Moc wyjściowa* 240 W + 1 A ładowanie akumulatora
4. Moc wyjściowa* 210 W + 2 A ładowanie akumulatora

Najważniejsze cechy:

Zasilanie: 200 - 240 V AC

Wyjście zasilania: 52 V DC/300 W, w komplecie przewód zasilający - JACK 5,5/2,1, (Sumaryczna moc PoE oraz rejestratora)

Wyjście zasilania na rejestrator: 5A/12V DC, w komplecie przewód zasilający - JACK 5,5/2,1

Prąd ładowania akumulatora: 0.5A/1A/2A

Rekomendowany akumulator: 4 x 17Ah

Wymiary: 460 x 390 x 173 [+/-2 mm]

Dystans od podłoża: 8 mm

Wymiary miejsca na rejestrator 380 x 380 x 48 [+/-2 mm]

Zabezpieczenia: SCP, OLP, OVP, UVP, OHP, tamper – otwarcie obudowy, możliwość montażu tampera oderwania od podłoża PKAZ067

Zamykanie: skręcana (możliwość montażu zamka)

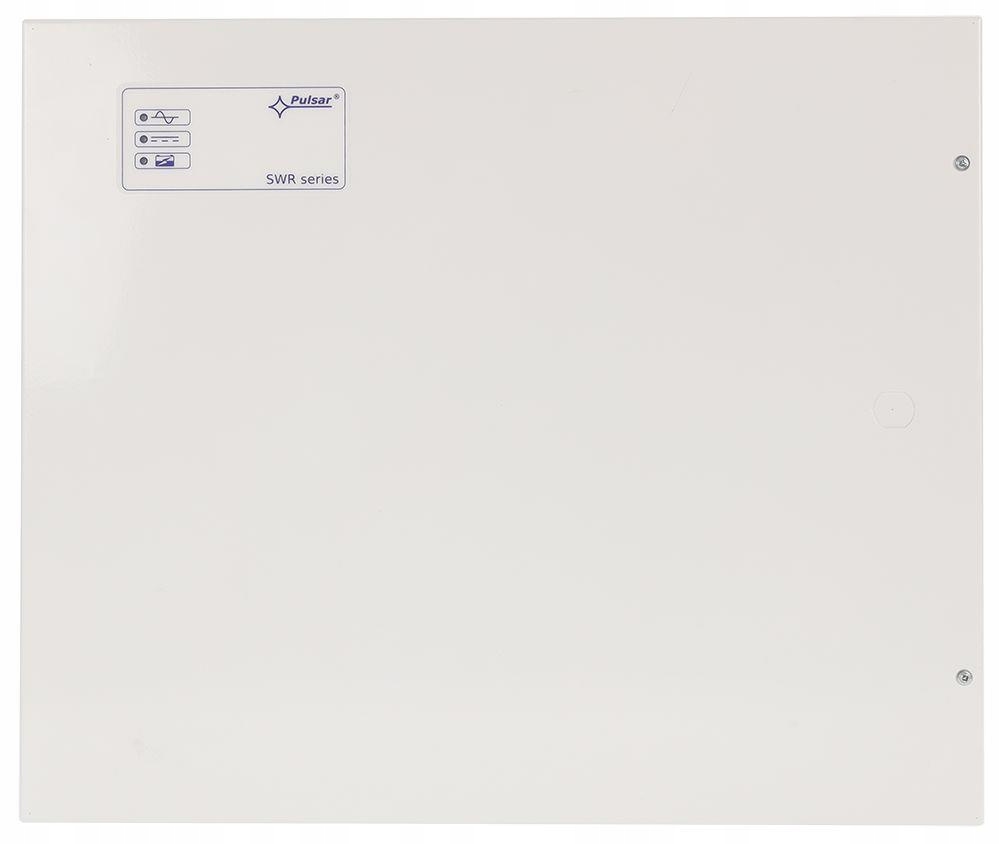

Sygnalizacja: sygnalizacja optyczna LED

Wykonanie: blacha DC01, 1mm, RAL9003 (biały), metalowa

SPECYFIKACJA TECHNICZNA

Zasilanie

200 – 240 V; 1,5 A; 50/60 Hz

Prąd rozruchowy

60 A

Sprawność

87%

Zasilanie PoE

54 V DC; 300 W

Zakres regulacji napięcia wyjściowego

44-54 V DC

Napięcie tętnienia

150 mV p-p max

Zabezpieczenie przeciwzwarciowe SCP

elektroniczne, automatyczny powrót

Zabezpieczenie przeciążeniowe OLP

105 – 150% mocy zasilacza, automatyczny powrót

Zabezpieczenie przepięciowe

warystory

Złącza

Wejście zasilania: Φ0,63-2,50 (AWG 22-10) Wyjście zasilania PoE: wtyk DC 2,1/5,5 Wyjście zasilania rejestratora: wtyk DC 2,1/5,5 Wyjście BAT: Przewody akumulatorowe Ф6 (M6-1,5) 45cm

Warunki pracy

Temperatura: -10 C ÷ +40 C, wilgotność względna 20%...90%, bez kondensacji

Klasa ochronności EN 62368-1

I (pierwsza)

Stopień ochrony EN 60529

IP20

Temperatura pracy

-10ºC...+40ºC

Temperatura składowania

-20ºC...+60ºC

Wibracje i udary w czasie transportu

Wg PN-83/T-42106

Wymiary

W=460, H=390, D+D =173+8 [+/- 2mm] 1 W =465, H =395 [+/- 2mm]

Obudowa

Blacha stalowa, DC01 1,0mm kolor RAL 9003

Zamykanie

Wkręt walcowy x 2 (z czoła, możliwość montażu zamka)

Uwagi

Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania

Wyposażenie dodatkowe

Śruby montażowe (x4)

Waga netto / brutto

7,8 / 8,6 [kg]

CE, 2 lata od daty produkcji
